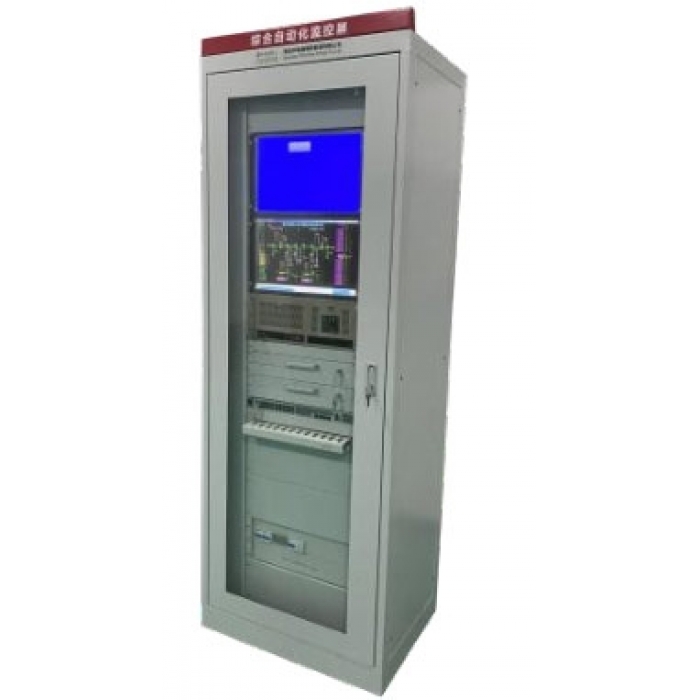

LW2100 綜合自動化監控屏

簡介:LW2100 綜合自動化監控屏是一套中電綠網自主知識產權的、軟硬件成套銷售的廠站綜合自動化監控系統成套產品,適 用于 110kV 及以下電壓等級的變電站(所)、開閉所、配電室、預裝式變電站、箱式變電站等廠站的集中監控。該產 品可實現對廠站的電氣量、環境量、視頻系統、安防系統、火災系統等進行集中監控和展示,并具備連接云平臺的功 能,可根據現場需求進行相關設備的靈活組屏,實現多種不同的軟件功能模塊組合方案。

型號:

LW2100

綜合自動化監控屏(系統組屏)

特點:

  • 完整的廠站自動化解決方案,系統結構清晰、組成靈活、擴展方便。

  • 面向廠站自動化的整體設計,融保護、測量、控制、通訊功能為一體,大大減少了用戶現場的安裝和調試工作量。

  • 采用先進的現場總線技術,支持以太網通訊,標準通訊規約,大大提高了系統的兼容性及可靠性。

  • 間隔層設備采用高速處理器和高精度采樣芯片、具備高可靠的電磁兼容性能。

  • 間隔層設備可集中組屏,也可按站內一次設備分布式配置,直接安裝在開關柜上,既相對獨立又節省了投資。

  • 繼電保護功能獨立,不依賴于通訊網絡。

  • 友好的人機界面,全漢化菜單式操作,用戶操作更方便。


典型結構:

系統采用分層分布式結構,分為設備層、網絡層、站控層。

  • 設備層:由各種保護測控裝置和自動裝置組成。包括線路保護測控裝置、電容器保護測控裝置、備自投及分段保護測控裝置、變壓器主保護裝置、變壓器后備保護測控裝置、變壓器綜合保護測控裝置、電動機差動保護裝置、電動機綜合保護測控裝置、PT 保護及并列裝置等,集保護、測量、控制功能為一體。

  • 網絡層:由通訊管理單元構成,通過現場總線與設備層聯接,通過以太網與站控層上位機聯接,并實現轉發調度的功能。通訊物理介質可選用屏蔽雙絞線、光纖或其他類型的通訊介質。

  • 站控層:由上位機監控計算機管理系統和外圍設備構成,主要完成信息的收集與綜合處理。站控層可根據系統的規模和重要程度靈活組態,適應各種不同的硬件配置。既可配置為單機監控模式,也可配置為雙機監控模式,互為備用,并可增加操作員工作站及工程師工作站等組成局域網。


主要功能:

1.數據采集及處理功能:

完成開關量、模擬量、電度量等信息的采集及處理,并將處理后的信息上傳。

2.控制操作功能:

控制各電氣間隔的斷路器、電動隔離刀閘的分閘/合閘操作,控制變壓器的有載調壓。控制操作可由站級工作站

實現,也可在各間隔層測控終端通過手動操作完成。

3.報警及事件記錄功能:

將遙測越限、正常遙信變位、事故變位、SOE、保護信息、遙控記錄、操作記錄等信息集中統一管理,分類記錄

并處理。

4.歷史記錄功能:

負責定期地將處理后的數據保留入歷史庫,以供趨勢分析、統計計算之用。

5. 顯示打印功能:

支持多窗口、分層顯示各種接線圖、地理圖、系統圖、曲線、潮流圖、事件列表、保護信息、報表、棒圖等。

可人工、自動或定時打印各種報表、曲線、事件等。

6.保護設備管理功能:

保護設備庫管理、定值召喚及設置定值、保護信息的處理等。

7.故障錄波分析功能:

對系統采集的擾動數據處理保存,并進行波形顯示、故障分析、打印等。

8.操作票系統功能:

能生成、預演、執行、管理及打印操作票。

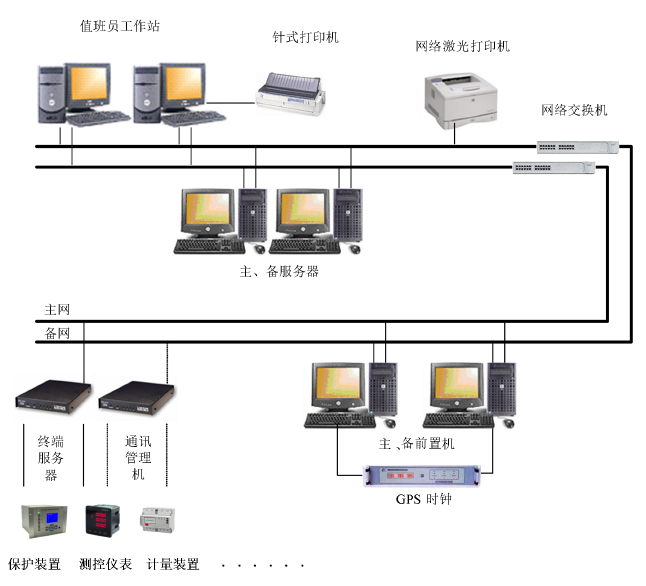

系統架構:
